Type:

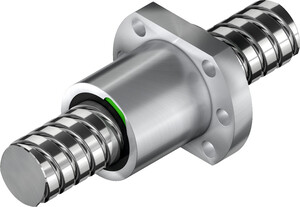

R32-32K4-DFSCDIN
Artikelnummer:
1-000906
hiwin.product.info.header
De bovengenoemde eigenschappen gelden voor alle door ons vervaardigde kogelomloopspindels. Indien de moer en de spindel afzonderlijk worden aangeschaft en door de klant worden gemonteerd kunnen de eigenschappen verschillen.
Afmetingen
| Afmetingen | |||
|---|---|---|---|
| ds | Spindelbuitendiameter | 31,9 | mm |
| D | 50 | mm | |
| D1 | 80 | mm | |
| D2 | 65 | mm | |
| D3 | 9 | mm | |
| Boorbeeld | 1 | ||
| L | Moerlengte | 88 | mm |
| L1 | 12 | mm | |
| L2 | 12 | mm | |
| L3 | 6 | mm | |
| S | M6 | ||
| B | 62 | mm | |
| dk | 28,7 | mm | |
| Cdyn | Dynamisch draaggetal | 25700 | N |
| C0 | Statisch draaggetal | 62200 | N |
| Axiale speling max. | 0,04 | mm | |
| Massa | 0,872 | kg | |
