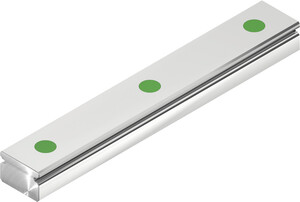

Típus:
MGNR07R600HM
Termékszám:
5-001060
hiwin.product.info.header
Gyártási hosszúságú sín, kérjük, vegye figyelembe az eltérő tűrési értékeket a táblázatban.
Afmetingen
| Méretek | |||
|---|---|---|---|
| WR | Sínszélesség | 7 | mm |
| HR | Sínmagasság | 4,8 | mm |
| D | 4,2 | mm | |
| h | 2,3 | mm | |
| d | 2,4 | mm | |
| P | Furatosztás | 15 | mm |
| Lmax | Max. hossz (E1 = E2 = P/2) | 585 | mm |
| Lmin | Min. hossz | 25 | mm |
| E1/2 min | 5 | mm | |
| E1/2 max | 12 | mm | |
| Súly | 0,22 | kg/m | |
| Méretek (sínek gyártói hosszúságban) | |||
|---|---|---|---|
| L | Teljes hossz | 600 +20 | mm |
| E1 | 5 ±0,5 | mm | |
| E2 | 10 +20 | mm | |
| Megnevezés | Kategória | Termék | Méret | Nyelv |
|---|---|---|---|---|
| Profilsínvezetések | Katalógus | Profilsínvezetések | 7 MB | |
| Profilsínvezetések | Konfigurációs lap | Profilsínvezetések | 2 MB | |
| Profilsínvezetések | Szerelési útmutató | Profilsínvezetések | 4 MB | |
| CG lineáris vezetők | Szórólap | Profilsínvezetések | 301 KB | |
| Miniatűr vezetőink | Szórólap | Profilsínvezetések | 85 KB |
Langdurige smeereenheid van een profielrailgeleiding
De langdurige smeereenheid voor profielrailgeleidingen maakt het mogelijk om de smeerintervallen met een meervoud te verlengen en daarmee het aantal onderhoudsintervallen aanzienlijk te verlagen. Afhankelijk van de behoefte kunnen tot twee langdurige smeereenheden per loopwagen worden gemonteerd.
Montage en demontage van afdekkappen
De afdekkappen dienen om de montageboringen van de profielrails vrij te houden van spanen en vuil. In deze video laten we zien hoe u eenvoudig afdekkappen van staal, messing of kunststof kunt monteren en demonteren.
Verplaatsingsweerstand afhankelijk van de smeertoestand
De verplaatsingsweerstand van een loopwagen is afhankelijk van vele factoren, zoals de belading, temperatuur, smeerstof, (vet, vloeibaar vet, olie) hoeveelheid smeerstof, verplaatsingssnelheid, serie, bouwgrootte of het afdichtingssysteem. Een concrete specificatie van de verplaatsingsweerstand is daarom alleen mogelijk met gespecificeerde randvoorwaarden. Een essentiële factor hierbij is het smeerstof en de smeertoestand. Vooral in pas gesmeerde toestand, is de verplaatsingsweerstand aanzienlijk verhoogd. Maar al na een inloopfase van 15 meter is de verplaatsingsweerstand weer met ca. 50% verminderd.
Machinaal of handmatig afschuinen
In de volgende video kunt u zien hoe het afschuinen van randen op profielrailgeleiders machinaal en handmatig in zijn werk gaat.
Werkwijze van een profielrailgeleiding
Een profielrailgeleiding maakt een lineaire beweging met behulp van kogels mogelijk. Door het gebruik van kogels of rollen tussen rail en loopwagen kan een profielrailgeleiding een uiterst precieze lineaire beweging bereiken.
